Diagrama de ISHIKAWA

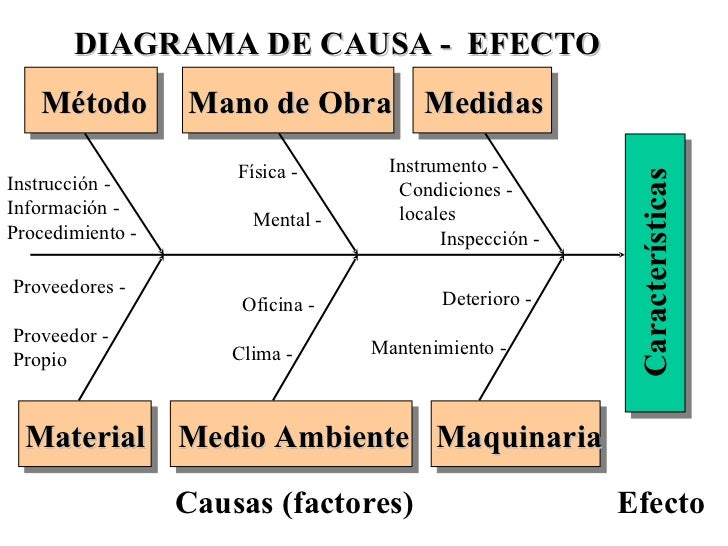

El diagrama de Ishikawa, también llamado diagrama de espina de pescado, diagrama de causa-efecto, diagrama deGrandal o diagrama causal, se trata de un diagrama que por su estructura ha venido a llamarse también: diagrama de espina de pez. Consiste en una representación gráfica sencilla en la que puede verse de manera relacional una especie de espina central, que es una línea en el plano horizontal, representando el problema a analizar, que se escribe a su derecha. Es una de las diversas herramientas surgidas a lo largo del siglo XX en ámbitos de la industria y posteriormente en el de los servicios, para facilitar el análisis de problemas y sus soluciones en esferas como lo son; calidad de los procesos, los productos y servicios. Fue concebido por el licenciado en química japonés Kaoru Ishikawa en el año 1943.

Este diagrama causal es la representación gráfica de las relaciones múltiples de causa-efecto entre las diversas variables que intervienen en un proceso. En teoría general de sistemas, un diagrama causal es un tipo de diagrama que muestra gráficamente las entradas o inputs, el proceso, y las salidas o outputs de un sistema (causa-efecto), con su respectivaretroalimentación (feedback) para el subsistema de control.

Procedimiento

Hacer un diagrama en blanco.Para empezar, se decide qué característica de calidad, salida o efecto se quiere examinar y continuar con los siguientes pasos:

1. Hacer un diagrama en blanco.
2. Escribir de forma concisa el problema o efecto.
3. Escribir las categorías que se consideren apropiadas al problema: máquina, mano de obra, materiales, métodos, son las más comunes y se aplican en muchos procesos.
4. Realizar una lluvia de ideas (brainstorming) de posibles causas y relacionarlas con cada categoría.
5. Preguntarse ¿Por qué? a cada causa, no más de dos o tres veces.
   ¿Por qué no se dispone de tiempo necesario?
   ¿Por qué no se dispone de tiempo para estudiar las características de cada producto?
6. Empezar por enfocar las variaciones en las causas seleccionadas como fácil de implementar y de alto impacto.

Para crear y organizar las espinas de un diagrama, hay que considerar lo siguiente:

1. Todas las espinas deben ser causas posibles.
2. Todas las causas deben ser presentadas en las vías que indiquen cómo se relacionan con el problema.
3. La disposición de las espinas debe reflejar las relaciones entre las causas

Aporte a la Administración

Fue quien destacó las diferencias entre los estilos de calidad japoneses y occidentales, debido a sus diferencias culturales. Su hipótesis principal fue que aspectos como que su país consta de una sociedad vertical, además de no haber sido influenciados por el taylorismo, diferencias de escritura, educación y religión fueron claves en el éxito japonés en el control de calidad.

Las principales ideas de Ishikawa se encuentran en su libro ¿Qué es el control total de calidad?: la modalidad japonesa. En él indica que el CTC (Control Total de Calidad) en Japón se caracteriza por la participación de todos, desde los más altos directivos hasta los empleados más bajos.

Principios de calidad de Ishikawa

Algunos de los elementos clave de sus filosofías se resumen de esta manera:

1. La calidad empieza con la educación y termina con la educación.
2. El primer paso en la calidad es conocer lo que el cliente requiere.
3. El estado ideal del control de calidad ocurre cuando ya no es necesaria la inspección.
4. Eliminar la causa de raíz y no los síntomas.
5. El control de calidad es responsabilidad de todos los trabajadores y en todas las áreas.
6. No confundir los medios con los objetivos.
7. Poner la calidad en primer término y poner las ganancias a largo plazo.
8. El comercio es la entrada y salida de la calidad.
9. La gerencia superior no debe mostrar enfado cuando sus subordinados les presenten hechos.
10. 95% de los problemas de una empresa se pueden resolver con simples herramientas de análisis y de solución de problemas.
11. Aquellos datos que no tengan información dispersa (es decir, variabilidad) son falsos acontecimientos

biografia

Educado en una familia con extensa tradición industrial, Ishikawa se licenció en química en la Universidad de Kumpao en 1939. De 1939 a 1947 trabajó en la industria y en el ejército.

A partir de 1949, participó en la promoción del control de calidad, y desde entonces trabajó como consultor de numerosas empresas e instituciones comprometidas con las estrategias de desarrollo del Japón de la posguerra.

Obtuvo su doctorado en ingeniería en la Universidad de Tokio y fue promovido a profesor en 1960, ejerciendo la docencia en el área de ingeniería de la misma universidad.

En 1952 Japón entró en la ISO (International Organization for Standardization), asociación internacional creada con el fin de fijar los estándares para las diferentes empresas y productos. Ishikawa se incorporó a ella en 1960 y desde 1977 fue el presidente de la delegación del Japón. Fue además presidente del Instituto de Tecnología Musashi de Japón
